• 电池与太阳能系统的匹配计算
• 一：首先计算出电流：
• 如：12V蓄电池系统； 30W的灯2只，共60瓦。
• 电流 ＝ 60W÷12V＝ 5 A
• 二：计算出蓄电池容量需求：
• 如：路灯每夜照明时间9.5小时，实际满负载照明为 7小时（h）；
• 例一：1 路 LED 灯
• （如晚上7：30开启100％功率，夜11：00降至50％功率，凌晨4：00后再100％功率，凌晨5：00 关闭）
•
• 例二：2 路非LED灯 （低压钠灯、无极灯、节能灯、等）
• （如晚上7：30两路开启，夜11：00关闭1路，凌晨4：00开启2路，凌晨5：00关闭）
• 需要满足连续阴雨天5天的照明需求。（5天另加阴雨天前一夜的照明，计6天）
• 蓄电池 ＝ 5A × 7h ×（ 5＋1）天＝ 5A × 42h ＝210 AH
• 另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留5％－20％左右。
• 所以210AH也只是应用中真正标准的70％－85％左右。另外还要根据负载的不同，测出实
• 际的损耗，实际的工作电流受恒流源、镇流器、线损等影响，可能会在5A的基础上增加
15％-25％左右。
• 三：计算出电池板的需求峰值（WP）：
• 路灯每夜累计照明时间需要为 7小时（h）；
• ★：电池板平均每天接受有效光照时间为4.5小时（h）；
• 最少放宽对电池板需求20％的预留额。
• WP÷17.4V ＝ （5A × 7h × 120％）÷ 4.5h
• WP÷17.4V ＝ 9.33
• WP ＝ 162（W）

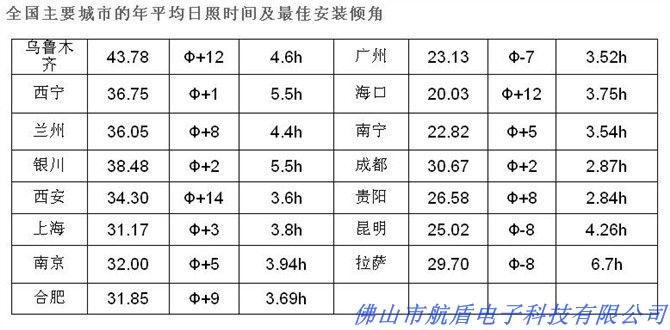

• ★ ：4.5h每天光照时间为长江中下游附近地区日照系数。
•
• 另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在15％-25％左右。所以162W也只是理论值，根据实际情况需要有所增加。
表4—1 电池开路电压与电池剩余容量关系
|
剩余容量(%) |
开路电压(V) |
|
|
6电池 |
12V电池 |
|
|
100 |
>6.5 |
>12.9 |
|
80 |
6.35 |
12.7 |
|
60 |
6.25 |
12.5 |
|
40 |
6.1 |
12.2 |
|
20 |
6.0 |
12.0 |
